安装教程:ROG Ally 电池及散热升级套件(含背板)

PB0101安装教程
正在寻找 ROG Ally 电池升级? 点击此处查看我们的产品!
防范措施
1. 保修须知:拆卸设备可能会影响您的保修。详情请参阅 ROG 官方保修信息。
2. 关闭电源并断开连接:为防止损坏,请完全关闭 ROG Ally 的电源并断开所有线缆。如果您已安装 Micro SD 卡,请先将其取出再继续操作。
3. ESD 防护措施和部件处理:整个过程中请务必遵守 ESD(静电放电)防护措施。请妥善保管所有拆下的原装部件。注意:错误处理已充电的锂离子电池可能极其危险。
4. 整理零件:将所有拆卸的零件和螺丝整理整齐。为了顺利重新组装并防止损坏您的 ROG Ally,请确保所有组件都已安装到位。
5. 电池安装及开机:安装65Wh电池后,重新安装后盖。开机前,请先连接电源适配器激活设备。
6. 拧紧螺丝:安装组件时,轻轻拧紧每个螺丝,直至紧贴并牢固固定组件。请勿过度拧紧螺丝。设备的塑料结构在螺丝点附近很脆弱,PCB 也很脆弱。过度拧紧螺丝可能会造成损坏。
7. 参考资料:请注意,视频教程和本文档中的步骤顺序可能略有不同。这两个资源都提供了有效的拆卸和组装步骤,以确保设备正确改装。请选择最适合您需求的方法。
拆卸步骤

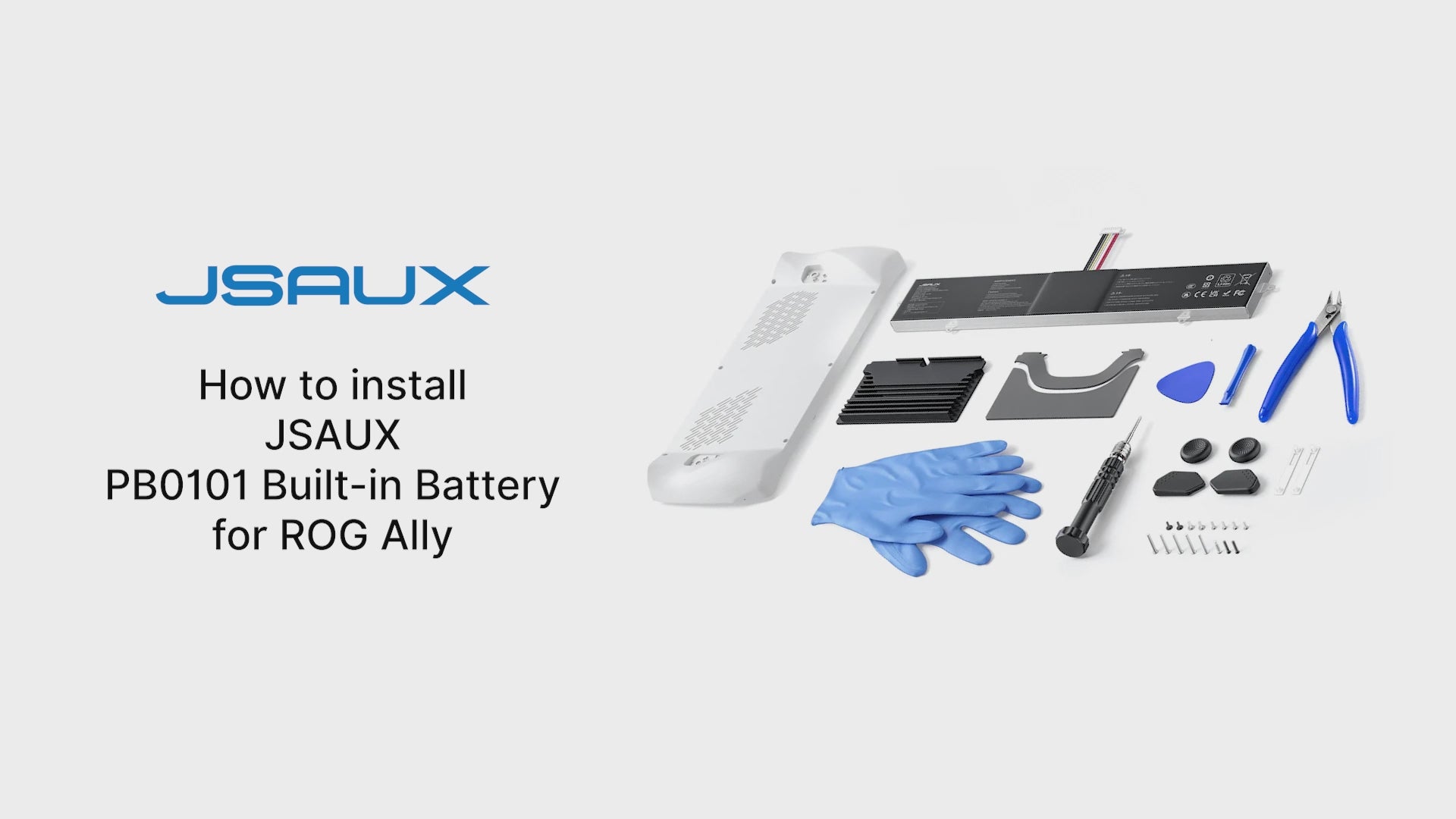

1. 工具清单
开始之前,请确保您已准备好所有必要的工具。您的工具包中应包含:
螺丝刀
撬棍
撬镐
平切刀
防静电手套
备用螺丝(规格:<CM2.08.0-D3.31.0>、<CM2.015.5-D3.31.0>、<M1.23mm>、<CM1.63.0-D3.4*0.5>)
感光胶条

完成上述准备工作后,戴上防静电手套,开始下面的更换步骤。
2. 移除背板和按钮
2.1 拆除背板
使用PH #0 螺丝刀卸下背板上的六颗螺丝(底部的中心螺丝是固定螺丝,只需松开)。

使用撬棍打开背板(在背板和底盘之间留出一个小缝隙) 。将撬棒的扁平端插入背板和底盘之间的缝隙。沿着背板的底部边缘和角落滑动撬棒,将其从底盘上拆下,然后卸下背板。


2.2 移除 M1 和 M2 按钮
使用 PH #0 螺丝刀拧下固定 M1 和 M2 按钮的 2.9 毫米螺丝(共两颗)。使用撬棍或手指轻轻向内推固定 M1 按钮的卡扣。取下 M1 按钮。重复最后两个步骤,松开并取下另一个 M2 按钮。
▲ 注意:卸下螺丝时,小心不要丢失下面的弹簧——它们很容易脱落!



2.3 移除扳机按钮
使用 PH #00 螺丝刀卸下固定每个扳机的两个 3.4 毫米螺丝(总共四个螺丝)。
将扳机垂直向上拉出插槽,将其取出。
重复最后两个步骤,移除左右两侧的扳机按钮。



3.取出电池
将设备屏幕朝下放在软布上,以防止在维修过程中刮伤或损坏屏幕。
用手指剥开并取下风扇之间的黑色塑料盖。
金属锁定杆固定着电池连接器的顶部边缘。使用撬棍的扁平端轻轻地将锁定杆推离连接器,即可将其解锁。垂直向上提起连接器,使其脱离插槽,即可断开电池连接。





轻轻取出电池

4.安装步骤
安装前,请确保 JSAUX 背板和电池完好无损。如果外壳损坏、电池鼓包/排线损坏,可能存在安全隐患,影响设备正常使用。请联系售后人员免费更换。
4.1 安装 M1 和 M2 按钮
将 M1 和 M2 按钮安装到 JSAUX 背板上的相应位置。用力将 M1 和 M2 按钮推入到位,使其卡扣卡入。卡扣卡入时,您应该会听到咔嗒声。重复相同步骤,将另一个 M2 按钮也卡入到位。



4.2 安装触发按钮
按下扳机键并将其牢牢推入底盘,确保其铰链上的切口位于其对准柱的上方。扳机键应固定在位。*
保持扳机压缩并安装两个螺丝。
在重新组装之前,请先测试一下扳机。如果扳机无法正常工作,请将其拆下,并确保其与铰链正确对齐。



4.3 修剪突出的支撑
从 ROG Ally 的电池仓中取出泡沫。
使用平口钳修剪电池区域中间的两个突出支架,直到它们齐平。



4.4 安装 JSAUX 电池
将 JSAUX 电池平放在 ROG Ally 内(注意电池的金属屏蔽应朝下)。
使用 PH #0 螺丝刀固定电池的四个螺丝。



将电池线缆固定到 ROG Ally 主板接口上。使用撬棍的平端或手指推动金属锁定杆,以固定电池线缆。


4.5 连接带状电缆和散热器
将附带的感光胶条贴到 ROG Ally 上的感光传感器表面(感光传感器位于右侧触发按钮侧主板的中间区域)。



4.6 安装背板
检查您的替换背板是否配有安装的触发按钮和 M1 和 M2 按钮,并确保所有按钮正常工作。
将背板安装到 ROG Ally 的背面。用力按压边缘,使卡扣卡入,并确保其与前盖齐平。用六颗螺丝固定背板。




恭喜!您已完成电池更换!
