PC0110 Installation Tutorial-Chinese Version

注意事项

1.关于拆机所导致的整机维修政策的变化，请以ROG官方给出的信息为准。

2.为了减少损坏的风险，请先开机将电池放电至低于25%，将ROG Ally关机并拔掉所有线缆，若你安装了 microSD 卡，请确保在拆卸前将其移除。

3.维修设备时，请遵循一般的防静电安全操作规程，拆下的原装配件请妥善保存，管理好你的螺丝，确保它从哪里来回哪里去，避免损坏你的 ROG Ally。



拆卸原装后盖

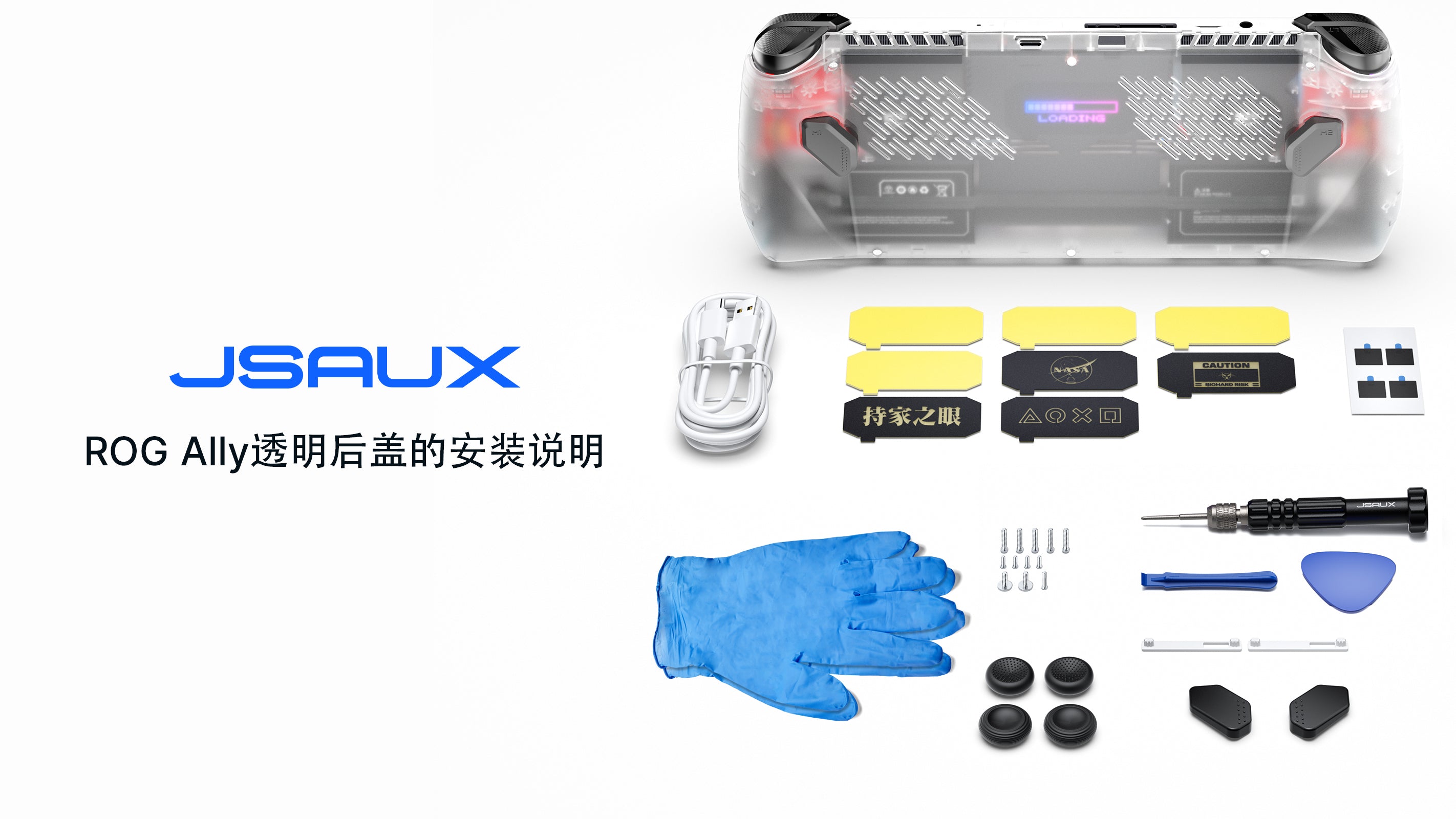

1.请参考拆机注意事项的步骤，关闭游戏机，检查包装里的配件:

1. RGB透明背板*1
2. RGB 模块*1
3.硅胶配件：触摸感应摇杆帽1套、非触摸摇杆帽1套、按钮贴2套、充电口防尘塞2个、防静电手套1套
4. USB-C充电线*1
5.安装工具：螺丝刀、螺丝等。
6.黑色贴纸*1
7.可更换灯光幻灯片*9（5个预设图形片+4个透明可定制图形片）
8.光传感器粘合片*4

2. 使用附赠的螺丝刀拧下后盖上的6颗螺丝；

3. 使用附赠的拆机撬棒撬开后盖，取下后盖；

4. 使用附赠的螺丝刀拆除原装后盖上的左右扳机和左右背键；





更换RGB显示图案

1. 取下后盖；

2. 取下固定主板的支架，支架通过孔固定在后盖的螺丝柱上；

3. 从支架正面撕下图形片；



4. 粘贴新的图形片；

5. 把支架重新固定好；

6. 安装好后盖即可。

更换散热板

1. 移除ROG Ally的后盖。
2. 去掉两个风扇之间的黑色贴纸。

3. 撕去导热硅脂表面的透明塑料膜。

4. 将有导热硅脂的一面贴在PCB上（注意：请勿移除硅脂，以防铝合金直接接触PCB）。

5. 使用随附的醋酸胶带固定导热铝片在风扇上，防止脱落。

如果你选择更换成散热模块



安装 PC0110

1. 先确认PC0110产品可以正常开机使用；

2. 把从原装后盖上拆除下来的背部按键和左右扳机安装在PC0110后盖上；

3. 把附赠的遮光棉粘贴在游戏机的感光元件表面；

4. 把附赠的PVC贴纸粘贴在游戏机内侧的电池表面；

5. 把PC0110的RGB模块安装在游戏机内，安装时先安装底部的扣位，确保顶部的小凹槽对准游戏机；

6. 把后盖安装在游戏机上，按压扣紧四周的卡扣；

7. 安装后盖螺丝；

8. 游戏机接入电源，开机使用；





产品使用

1. 长按电源键2S开关灯效；

2. 开机后按压电源键可切换灯效，产品一共内置了5款灯效；



产品电量指示灯

低电量指示：指示灯红色闪烁

充电指示：指示灯绿色呼吸

满电指示：指示灯绿色常亮
