防眩光屏GP0300安装教程

English / 中文

GP0300 Installation Tutorial Chinese Version

存在疑问？点击查看“GP0300安装问答”

注意事项

更换屏幕是一项高难度且耗时的工作，预计需时 1 至 1.5 小时，且拆机过程易损坏游戏机，我们强烈建议您寻求专业维修人员的帮助。关于拆卸所引起的整机维修政策变更，请以 VALVE 官方发布的信息为准。

作为额外预防措施，Valve 建议在开始内部维修前进入 BIOS，将 Steam Deck调整为电池存储模式。若您已安装 Micro SD 卡，请在拆卸前将其取出。

在开始拆卸之前，请确保 Steam Deck 电池电量降至 25%以下，且已完全关闭，并断开所有连接的电缆。操作过程中请遵循防静电安全规程，并妥善保存拆下的原装配件。请注意，不慎损坏带电的锂离子电池可能导致严重危险。

在维修过程中，请妥善管理螺丝，确保正确放回原位，避免对 Steam Deck 造成损坏。

请注意，视频教程与本文档的顺序可能略有不同，它们提供了两种不同的的拆装顺序，均可确保正确拆卸和安装设备。您可以根据自己的实际情况选择参考。

1. 工具检查

请确认所有拆机工具已准备齐全，其中包括：

螺丝刀

备用螺丝

三角拆机片

背胶切割片

吸盘

屏幕背胶

收纳盒

镊子

下面这些是包装里不包括的，需要自行准备：

吹风机（或者其他加热产品，主要用作拆屏幕）

如果您已做好上述准备，请戴上防静电指套或防静电手套，开始下面的更换步骤；

2. 移除后盖

使用螺丝刀移除后盖的8颗螺丝，较短的4颗放在5.8mm螺丝盒，较长的4颗放在9.5mm螺丝盒，使用三角拆机片打开并拆下游戏机的后盖；

3. 移除防护板

揭开覆盖在防护板上的贴纸，使用螺丝刀移除防护板上的 3 颗螺丝，其中 1 颗 3.4mm，2 颗 3.7mm，取下防护板；

4. 断开电源排线

捏住排线或使用撬棒的平头推出插头，使电池排线完全断开；

5. 断开显示屏和风扇排线

捏住风扇排线，拔出插头，使风扇排线完全断开；

打开 ZIF 接口上的锁扣，再拉动排线上的塑料片拔出显示屏排线的插头；

6. 移除主板的螺丝

使用螺丝刀移除固定主板的 3 颗螺丝，它们是 3.7mm；

7. 翻转主板，移除显示屏排线

揭开散热片贴纸；

围绕主板右下角翻转主板和散热器整体 180°，露出主板底部的显示屏排线；

翻转的时候注意，主板右下角链接的扬声器和 FPC 还处于连接状态，不要拉动的太远防止弄坏；

撕开覆盖在排线上的贴纸，挑开 ZIF 座上的锁扣，取下显示屏排线；

翻转主板回原位，使用螺丝刀安装好固定主板的 3 颗螺丝，它们是 3.7mm；

8. 移除屏幕

使用吹风机或其他加热设备加热屏幕四周；

注意不要一直对着同一个地方持续加热，避免让屏幕过热，显示屏和电池都容易因为过热而损坏；

注意：根据我们的经验，如果你使用功率为 1KW 的吹风机，距离屏幕 2-3 厘米，沿着屏幕周围移动，需要加热大概 50-80 秒。

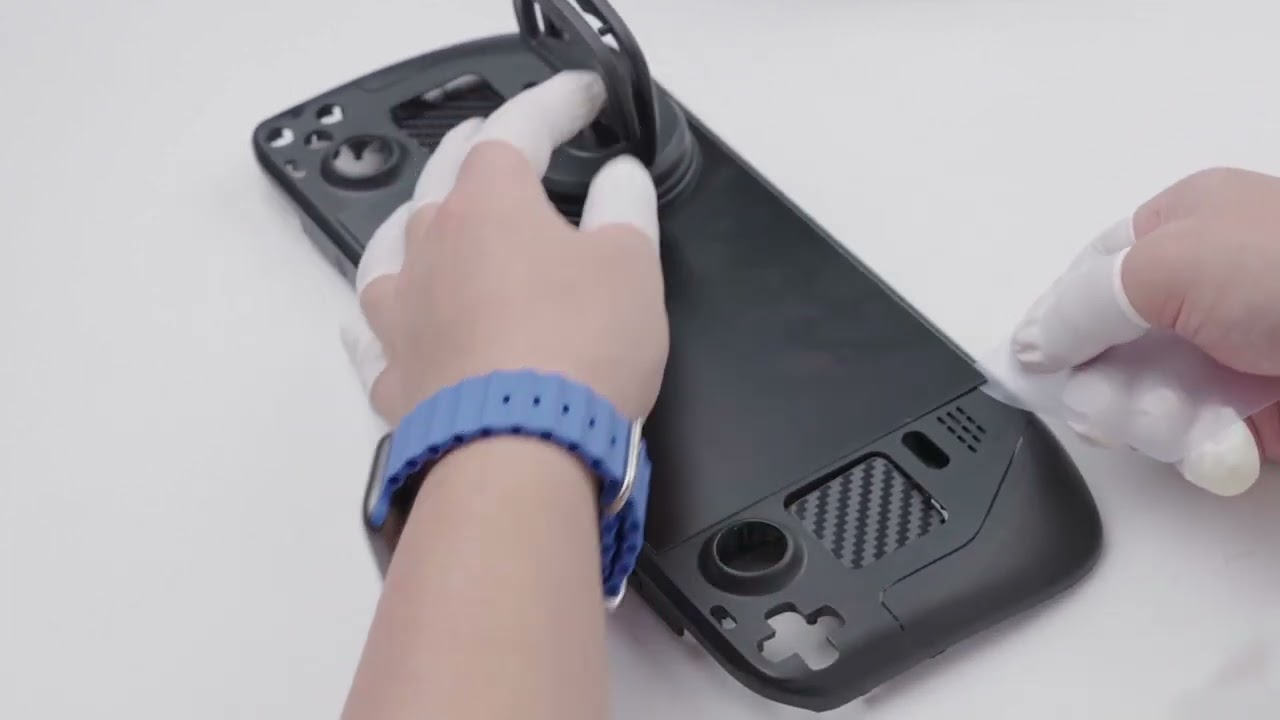

把吸盘固定在屏幕的一角，尽量靠近屏幕边缘，向下压以产生吸力；

用强劲且稳定的力向上缓慢拉动吸盘，注意幅度不要太大，直到显示器和边框之间产生缝隙，此时插入背胶切割片，深度不要超过 3 毫米；

沿着屏幕一圈切割背胶，把背胶切割完成后小心的抓住屏幕右边缘向上提起屏幕，直到屏幕完全脱离边框；

把吸盘从屏幕上取下来时可以轻微撬动吸盘边缘，只要有一个小空隙就可以很轻松的取下吸盘，避免使用蛮力拉扯吸盘和屏幕；

9. 清理屏幕背胶

用除胶剂或酒精（>90%）来清除任何剩余的残留物；用无绒布或咖啡滤纸朝一个方向擦拭，直到所有的粘合剂残留物都消失；

注意不要使用任何尖锐的物品刮屏幕上残留的背胶，这样的操作会损坏屏幕涂层；

虽然酒精用于电子产品通常是安全的，但它们会溶解某些泡沫粘合剂。清洁时要注意控制使用量，不要使用太多；

在重新组装设备之前，让任何剩余的酒精完全蒸发；

10. 清理中框背胶

用除胶剂或酒精（>90%）来清除任何剩余的残留物；用无绒布或咖啡滤纸朝一个方向擦拭，直到所有的粘合剂残留物都消失；

注意尽量不要使用尖锐的物品刮中框上残留的背胶，以免损坏中框；

虽然酒精用于电子产品通常是安全的，但它们会溶解某些泡沫粘合剂。清洁时要注意控

制使用量，不要使用太多；

在重新组装设备之前，让任何剩余的酒精完全蒸发；

11. 粘贴屏幕背胶

把附赠的全新屏幕背胶粘贴在中框周围，从顶部的背胶开始粘贴，粘贴完成后撕掉背胶上的覆膜；

注意：安装前确认好背胶的位置，粘贴时避免背胶折叠，避免背胶超出边框的范围；

背胶上有预留螺丝孔和感光元器件的位置，粘贴时请注意避让；

如果不小心粘贴错了背胶，可以撕掉重新进行安装；

12. 安装屏幕

安装前确认已经完全清理干净屏幕上残留的背胶，且中框上已经粘贴好新的背胶；

把屏幕粘贴在中框正面，注意屏幕背后有排线的位置应该和中框上的排线开口位置相同；

固定好屏幕位置后可沿着屏幕四周轻微按压，使背胶充分贴合；

13. 安装屏幕排线

翻转机器，使用螺丝刀移除固定主板的 3 颗螺丝，它们是 3.7mm；

翻转主板和散热器整体 180°，露出主板底部的显示屏排线接口，把刚才取下的显示屏排线安装在接口上，粘贴好排线；

翻转主板回原位，使用螺丝刀安装好固定主板的 3 颗螺丝，它们是 3.7mm；

注意：显示屏排线非常脆弱，且精度要求非常高，请务必确认排线充分插入座子，接触良好，如果在插入时发现排线位置偏移请重新操作，直至排线完全插好方可接通电源。

14. 连接排线

依次连接下图中的排线；

连接时使用镊子夹住排线塑料片，从 ZIF 接口平行的方向推入插头，然后按下 ZIF 接口上的锁扣，过程中要避免插头歪了或没有完全推入；

安装显示屏排线时务必确认排线充分插入座子，接触良好，如果在插入时发现排线位置偏移请重新操作；

15. 开机

连接好电源排线尝试开机；

注意过程中尽量避免接触到电路板；

按下电源键尝试开机，确认机器能否正常开启并显示画面；

若无法正常开机点亮屏幕，请断开电源排线后检查安装步骤是否有缺失；

若排查后再次尝试还是无法点亮屏幕，请停止尝试，寻求专业人员的帮助；

注意：拆机后有些情况下需要插入电源激活后才能开机。

若可以正常点亮屏幕，请关机后继续按照下面的步骤进行操作；

16. 安装防护罩

使用螺丝刀安装防护板上的 3 颗螺丝，其中 1 颗 3.4mm，2 颗 3.7mm；

完成安装后复原防护罩上的贴纸；

安装时注意，防护罩内部有散热硅脂，它们粘贴在防护罩内壁起到散热作用，安装前确认它们没有脱落;

17. 安装后盖，开机

把后盖盖上去，适当用力按压卡扣，使其和面盖合上，使用 4 颗 9.5mm 螺丝和 4 颗 5.8mm螺丝固定好后盖；

恭喜，您已经完成了屏幕的更换！
